超高压电缆 YJLW03
浏览: 发布日期:2020-06-22
超高压电缆 YJLW03
规格:240-2500品牌:南洋
型号:YJLW03-Z描述:本产品适用于110-220kV电力输送电系统中,供输送电能之用,低烟无占阻燃性能高于国家规定的阻燃标准,广泛应用于机场、核电站、重点永利枢纽工程、高层建筑、化工、冶金、石油、交通等阻燃性能要求严格的场所。



产品用途:

本产品适用于110-220kV电力输送电系统中,供输送电能之用,低烟无占阻燃性能高于国家规定的阻燃标准,广泛应用于机场、核电站、重点水利枢纽工程、高层建筑、化工、冶金、石油、交通等阻燃性能要求严格的场所。


执行标准:

110kV产品标准执行: GB/T 11017和GB/T 19666 ,其阻燃特性符合GB/T 18380要求;

220kV产品执行标准:为GB/T 18890和GB/T 19666 ,其阻燃特性符合GB/T 18380要求。

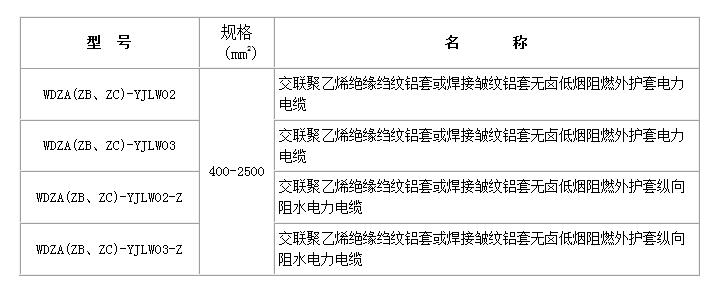

型号及名称:

110 kV无鹵低烟阻燃交联电力电缆

220kV无卤低烟阻燃交联电力电缆

使用特性:

1、最高额定温度

电缆导体长期允许最高工作温度为90°C ,短时过负载最高工作温度为130°C ,短路时(短路时间为5S )最高工作温度为250°C.

2、要求

电缆敷设时不受落差限制,敷设时环境温度不低于0°C ,如环境温度低于0°C ,应对电缆预热。

2.1电缆最小弯曲半径

电缆安装时: 20D0 ; 运行时: 15D0

注: D0为电缆外径实测值。

2.2电缆安装时的轴向最大允许牵引力T (不考虑转弯处的径向侧压力)

导体: T=Kx导体截面(kg )

铝护套:T=Kx铝护套截面(kg)

式中系数K值为,铜导体K= 7kg/mm2 ,铝导体K=4kg/mm2 ,铝护套K= 2kg/mm2.

2.3电缆弯曲时的允许最大侧压力P

P=T/R≤500(kg/m) ,式中T为轴向牵引力, R为弯曲半径。
