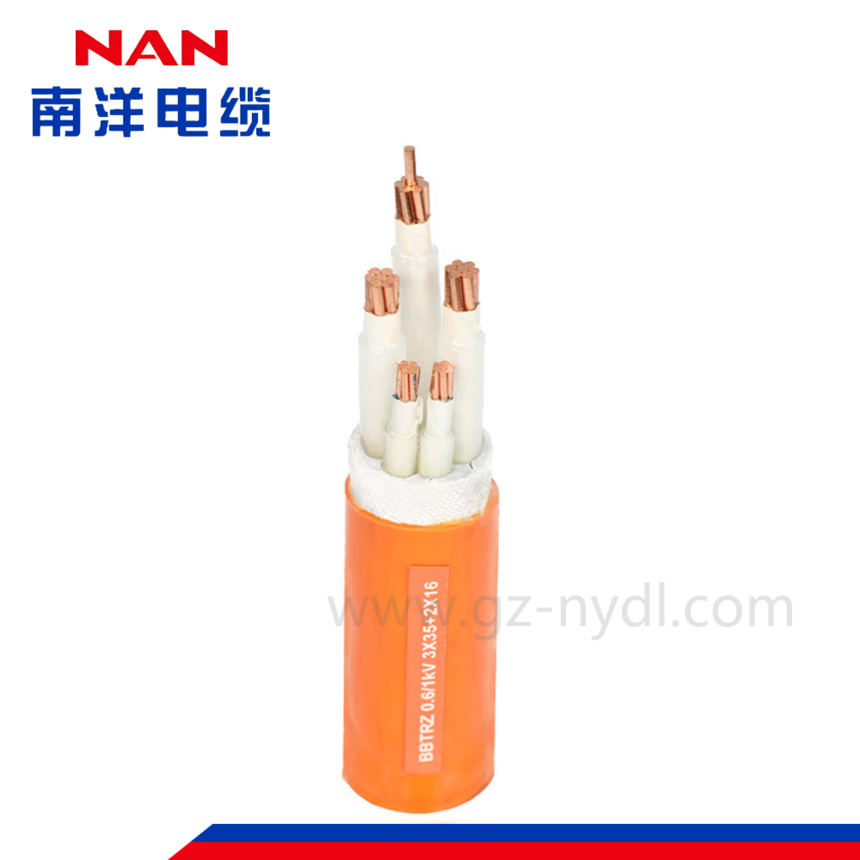

BBTRZ矿物绝缘防火电缆

一、执行标准

Q/NYTJ 002-2021 额定电压0.6/1kV及以下柔性矿物绝缘防火电缆
二、产品用途

1、现代交通地铁、轻轨、游艇码头、机场等重要负荷供电。

2、大型酒店、购物中心、医院、停车场、高层民用建筑等重要供电设备。

3、石油、化工、核电、国防工程、航空航天、卫星发射、中央控制中心等重要场所。

4、温度环境较高的钢铁厂、玻璃厂、治炼厂的消防设备及重要供设备。

三、产品特性
1、额定工作电压：0.6/1kV；
2、绝缘电阻：环境温度下（20℃±15℃）绝缘电阻≥200MΩ·KM；
3、电缆安装时的环境温度不宜低于0℃；

4、试验电压：单芯电缆应能经受3.5kV/5min，工频浸水电压试验不击穿，多芯电缆应能经受相与相之间3.5kV/5min工频耐压试验不击穿；
5、电缆导体的长期允许最高温度为90℃，短路时（最高不超过5s）导体的最高温度为250℃；

6、电缆安装时的最小弯曲半径

                                       表1 电缆的弯曲半径

四、电缆产品表示方法

                                      表2 电缆的代号与描述

五、电缆常用型号

                                        表3 电缆常用型号

六、多芯电缆中性线和保护性导体推荐标称截面积

                                        表4 多芯电缆中性线和保护线导体的推荐标称截面积

七、电缆的标识

1、成品电缆护套上应有制造厂商名称、产品型号规格及额定电压的连续标志，标志应字迹清楚，容易辨认、耐擦；标志应符合GB/T 6995.3-2008的规定。

2、电缆绝缘线芯标志应符合GB/T 6995.5-2008规定。

八、包装、运输和贮存

1、包装

1.1 电缆的两个端头应进行密封。

1.2 电缆应整齐卷绕并用适当的方法牢固地固定在电缆盘上。

1.3 短段电缆允许成圈包装。

2、运输

2.1 运输中不应从高处抛出仍装有电缆的电缆盘或机械损伤电缆。

2.2 几盘电缆盘不应同时吊装，在车辆、船舶等运输工具上，电缆盘应置平放稳，并用适当的方法固定，防止碰撞或翻倒。

3、贮存

成品电缆应存放在通风和无有害气体的场所，不应露天存放，电缆盘不应平放。
